Grafisch drukwerk

Grafisch drukwerk

Grafisch drukwerk

Jac. de Vries Infraroodtechniek is in de grafische industrie een gevestigde naam. Wereldwijd worden onze Infrarood drogers gebruikt en onze kennis toegepast. Met behulp van infrarood droog installaties kan de droging van de inkt voor grafisch drukwerk enorm versneld worden. Ook de droging van dispersie lakken wordt door de IR straling in combinatie met warme lucht uitstekend gedroogd. Dit levert u direct een productieverhoging en tijdswinst op! Door gebruik te maken van korte golf infrarood lampen is de reactie snelheid van de IR lampen op vermogensveranderingen zeer snel. Hierdoor is het uitgestraalde vermogen zeer goed regelbaar. De infrarood panelen zijn dan ook veilig inzetbaar voor het drogen van de inkten op papier.

Jac. de Vries Infraroodtechniek heeft voor veel fabrikanten van vellen en rotatie offset drukpersen infrarood droog installaties ontwikkeld en geïnstalleerd. Daarnaast hebben wij voor diverse bedrijven droog systemen ontworpen en geproduceerd ten behoeve van flexo en zeefdruk machines. Ook voor digitaal drukwerk en inktjet drukwerk is infrarood droging van grote toegevoegde waarde.

Voor het verlijmen van bijvoorbeeld vensterdozen of boekruggen kunnen wij u een op maat ontworpen IR systeem aanbieden. Deze kunnen dan opgenomen worden in uw plakstraat of op de binderijmachines.

U kunt ook bij ons terecht voor informatie en advies over het uitharden van UV drukinkten en lakken met UV licht.

Onderstaand ziet u meer informatie over de betreffende toepassingen.

Drogen van inkten voor de Vellen Offset

Hogere druksnelheid, kortere verwerkingstijden dus een hogere productiviteit met betere kwaliteit is beslissend in de grafische industrie. De natuurlijke droging van drukinkten is een vertragende factor in dit proces.
Door het toepassen van infrarood droging in combinatie met de hier speciaal voor ontwikkelde inkten wordt deze vertragende factor geëlimineerd.

Voordelen van IR-Droging

• Snellere setting en droging
• Geen overzet
• Maximale stapel hoogte, dus ruimte winst
• Opnieuw bedrukken en afwerking al binnen 30 minuten
• Poederbesparing van 60-100%
• Schonere werkomgeving en minder machine onderhoud
• Nat en droog gemeten densiteit vrijwel gelijk
• Hogere glanswaarden
• Minder puntverbreding
• Absoluut onschadelijk voor de gezondheid

IR droogsystemen van Jac. de Vries Infraroodtechniek voor de vellen offset vergen weinig inbouwruimte zodat dat deze zijn te monteren in de uitleg van bijna alle vellen offset persen.

Voordelen van Jac. de Vries Infrarooddrogers:

Hier zetten wij de vele voordelen van onze IR drogers voor Vellen Offset nog even op een rij:

• Standaard geleverd met kortgolvige IR stralers waardoor deze na inschakeling vrijwel meteen op volle capaciteit gebruikt kunnen worden;
• Na uitschakeling meteen afgekoeld, dus geen brandgevaar;
• Geïntegreerde luchtkoeling met optimale beveiliging tegen oververhitting;
• Traploos regelbaar vermogen van de IR stralers (handregeling of automatisch d.m.v. stapeltemperatuurmeting);
• De gemiddelde levensduur van de IR stralers, ingeschakeld op vol vermogen is ca. 5000 uur. Omdat het vermogen meestal begrensd wordt door de traploze vermogensregeling kan de levensduur verdubbeld worden;
• Door het monteren van de IR stralers in de lengte richting van de doorvoer is de droogbreedte instelbaar en kan een droger voor elk formaat gemaakt worden met standaard IR stralers;
• Overzichtelijke bediening;
• Eenvoudige uitwisseling van onderdelen die allen uit voorraad leverbaar zijn;
• Solide en compacte bouwwijze.

Uitvoeringen IR-Drogers:

Jac. de Vries Infraroodtechniek levert verschillende standaard typen Infrarooddrogers. Vanzelfsprekend zijn al onze IR-drogers op maat aanpasbaar zodat we voor elke locatie de perfecte infrarooddroger kunnen leveren.

Hieronder vindt u 4 van onze standaard typen:
• Type 65/3-310
• Type 65/3-180
• Type 65+50-310
• Type 65+50-420

Naast bovengenoemde types zijn er voor vellen offset persen met een laagstapelaar bijvoorbeeld de Komori 20” en voor persen met een zeer beperkte inbouwruimte speciale IR drogers ontwikkeld.

IR-droog systemen voor rotatie-offset

Voor rotatie-offset bouwt Jac. De Vries IR-drogers, die drogen in de drukgang, dus vóór de papierbaan weer op de rol gaat. Razendsnel, maar ook veilig drogen, omdat de temperatuur van het papier doorgaans tussen de 70-80°C ligt en gegarandeerd niet boven de 100°C uitkomt. Op maat gebouwd voor uw pers en ter plekke gemonteerd, zonder ingrijpende wijzigingen of langdurige stilstand. Inclusief testen en afstellen binnen 2 dagen.

Voordelen van IR-droog systemen bij Rotatie-offset

• Droogt in de drukgang, vóór het papier weer op de rol gaat of gesneden en gevouwen wordt waardoor beschadiging bij de afwerking voorkomen wordt.
• Lage investering t.o.v. hete luchtovens en véél zuiniger met energie.
• Veilig (temperatuur blijft onder 100°C) en zeer snel uit te schakelen.
• Absoluut onschadelijk voor de gezondheid.
• Montage meestal binnen 2 dagen.
• Geen afvoer, extra ventilatie of andere voorziening zoals na verbranding of filtering nodig.
• Milieuvriendelijk: geen verontreiniging binnen of buiten het bedrijf.
• Compacte bouwvorm met grote droog capaciteit.
• IR droging maakt meer mogelijk met uw machinepark

Niet alleen de druksnelheid kan omhoog, maar u kunt ook uw drukwerk pakket uitbreiden met vier kleurenwerk op krantenrotatie of formulieren pers. Ook voor kwaliteitswerk op gestreken papiersoorten. Dat verhoogt het rendement van uw persen aanzienlijk.

We staven dit graag met cijfers en feiten.

Voordelen Jac. de Vries infrarooddrogers voor Rotatie-offset:

De op maat gemaakte infrarooddrogers van Jac. de Vries hebben de volgende voordelen voor droging bij Rotatie-offset:

• Standaard geleverd met kortgolvige IR stralers waardoor deze na inschakeling vrijwel meteen op volle capaciteit gebruikt kunnen worden;
• Na uitschakeling meteen afgekoeld:
• Geïntegreerde luchtkoeling met optimale beveiliging tegen oververhitting
• Traploos regelbaar vermogen van de IR stralers (handregeling of automatisch d.m.v. productiesnelheid of baantemperatuurmeting;
• Gemiddelde levensduur van de IR stralers ca. 5000 uur;
• Energie zuinig door het monteren van de IR stralers in de lengte richting van de doorvoer is de droog breedte instelbaar en voor elk formaat te leveren.
• Overzichtelijke bediening
• Eenvoudige uitwisseling van onderdelen die allen uit voorraad leverbaar zijn;
• Solide en compacte bouwwijze waardoor ze in het algemeen zonder problemen geplaatst kunnen worden achter elke druktoren.
• Standaard uitgevoerde IR-drogers voor Rotatie-offset

Jac. de Vries Infraroodtechniek levert verschillende standaard typen Infrarooddrogers speciaal voor Rotatie-offset. Al onze IR-drogers voor Rotatie-offset zijn op maat aanpasbaar zodat we voor elke locatie de perfecte infrarooddroger kunnen leveren. Hieronder vindt u 4 van onze standaard typen.

• Type 40+40/2
• Type 40+40/2 dubbel
• Type 40+40/2 sandwich
• Type 40+40/2 dubbele sandwich

Optioneel:

Jac. de Vries Infraroodtechniek levert naast de standaard producten ook aanvullende producten die uw drogingsproces verder kunnen optimaliseren.
• Warmtekering voor het beperken van verspreiding van IR straling en zichtbaar licht naar de omgeving (inbouw lengte wordt aan beide zijde 50mm groter).
• Randafzuiging voor het afvoeren van warmte.
• Contact vrije baantemperatuurmeting d.m.v. IR temperatuur sensor.
• Automatisch verplaatsen van de IR droger d.m.v. perslucht om bij een productiestop de afstand van de IR droger tot de papier baan te vergroten. Hierdoor wordt de papier doorvoer vergemakkelijkt en het brandgevaar tot een minimum beperkt.

Over Flexo droogtechnieken

Flexo druk is een rotatieve hoogdruk waarbij de drukplaat flexibel is (rubberen cliché) en zich aanpast aan het te bedrukken materiaal. Door gebruik te maken van inkten op waterbasis is deze techniek ook milieu vriendelijk. Deze druktechniek wordt veel toegepast in de verpakkingsindustrie.

Als droging wordt hierbij veel gebruik gemaakt van hete lucht. Infrarood stralingspanelen zijn echter ook heel geschikt om de droging te realiseren van bedrukking op karton en folies. Voor het drogen van bedrukking op aluminium, laminaten en kunststoffen wordt veelal UV droging toegepast.

Voor het drogen van speciale coatings (sealers), welke in-line over de bedrukking heen aangebracht worden, hebben wij een IR droger ontwikkeld die is uitgerust met carbonlampen. Hiermee kan men nu, in tegenstelling tot de gebruikelijk toegepaste hete luchtdroging, in-line hogere productie snelheden realiseren. U kunt ons natuurlijk ook benaderen voor UV drogers en hete luchtdroging.

IR-drogers voor Inktjet adresseersystemen

Geen vegen, veel hogere productiesnelheden.

Speciaal voor de grote systemen met printkoppen met een hoogte van 1,5″ (38mm) en inkt op waterbasis. Door extra droging zijn veel hogere snelheden mogelijk waardoor een productie winst tot 85% mogelijk is. Bovendien leveren gestreken papiersoorten nu niet of nauwelijks meer problemen op.

Over Jac. de Vries Inkjetdrogers.

Onze IR inktjetdrogers zijn:

• Zeer compact van bouw
• Standaard voorzien van kortgolvige IR stralers met lichtfilter waardoor hinderlijk
zichtbaar licht volledig wordt weg gefilterd
• Volkomen veilig en CE-gecertificeerd
• Droog breedte mogelijk van 50 tot 2000 mm
• Leverbaar met droger brug in hoogte en breedte verstelbaar
• Volledig op maat gemaakt volgens klantspecificatie
• Traploze vermogensregeling d.m.v. handinstelling of afhankelijk van de productiesnelheid
• Koeling met axiaal ventilator, geen afvoer nodig
• Eenvoudig te bedienen
• Potentiaal vrij contact voor in- en uitschakelen van de droger.
• Leverbaar met diverse vermogens
• Standaard uitvoeringen

Jac. de Vries heeft een aantal standaard uitvoeringen van inktjetdrogers.

• Type QIR-A-310/1x2kW
• Type QIR-A-310/2x1kW
• Type 65+40/3x2kW
• Type 65+40/3x3kW
Naast onze standaard varianten kunnen wij voor elk systeem een IR inktjet droger leveren die geschikt is voor uw toepassing en voldoet aan uw wensen.

Voorbeeld:

Inktjet droger met een max. droogbreedte gelijk aan de maximale doorvoerbreedte van uw inktjet systeem waarbij elke lamp afzonderlijk aan/uit te schakelen is. Hierdoor kan op elke gewenste plek van het drukwerk een droogbreedte van 40mm worden gerealiseerd. Het benodigde vermogen is o.a. afhankelijk van de productiesnelheid, het te bedrukken materiaal en de inkt laagdikte.

Optioneel

Droger brug voor het snel en eenvoudig te monteren van de IR droger achter uw inktjet systeem. Tevens is de inktjetdroger hierop gemakkelijk te verplaatsen over de breedte van het te materiaal.
Automatische koppeling van de vermogensregeling aan de productie snelheid

Kunststoflakken op waterbasis

Het proces om de droogtijd bij lakken op waterbasis aanzienlijk te versnellen.

Voor het drogen van kunststoflakken op waterbasis, zoals van acryl- en dispersielakken , is het toepassen van warme luchtdrogers onvermijdelijk. Deze lakken bestaan doorgaans voor 60% uit water.

Door de warme lucht krachtig op/over de laklaag te blazen wordt het water uit de lak verdampt waardoor de droogtijd flink wordt bekort. Hierbij is het van groot belang dat de met waterverzadigde lucht direct wordt afgevoerd via een afzuigsysteem.

Voor de luchtmessen wordt een IR droger geplaatst waardoor de inkt onder de laklaag een betere zetting krijgt en het vel wordt opgewarmd. Het vermogen van de IR droger is traploos regelbaar. Met het ingestelde vermogen van de IR wordt de hoogte van de stapeltemperatuur bepaald.

Afhankelijk van het pers type worden in de opgang van de uitleg of in de verlenging van de pers de “luchtmessen” gemonteerd.

Instelbare droog capaciteit:

De droog capaciteit van de Jac. de Vries luchtdroging installaties is instelbaar door:

  • Het instellen van de temperatuur waarmee de lucht uit de messen wordt geblazen. Het vermogen van de luchtverhitter wordt hiermee afgestemd aan de behoefte.
  • De snelheid van de lucht die uit de messen komt. Het motor vermogen van de lucht blower wordt d.m.v. een frequentie regelaar optimaal afgestemd aan de behoefte.

Voor elke papiersoort wordt zo het droogproces en energieverbruik optimaal beheerst.

Warme luchtdrogers kunnen ook zeer goed gebruikt worden als tussen droger, bijvoorbeeld tussen twee lakwerken, of tussen drukwerk en lakwerk. Dat scheelt aanzienlijk in productietijd en zorgt ook voor een betere zetting van de inkt voordat de laklaag wordt aangebracht. Ook kunnen zo meerdere laklagen in-line worden aangebracht, bijvoorbeeld goud/zilverlak en beschermlak, of in twee lagen op te bouwen water gedragen blisterlak.

Samenvattend:

Samengevat zorgt droging met behulp van een Jac. de Vries warmelucht drooginstallatie voor het volgende:

• Betere zetting van de inkt
• Hogere glanswaarden (minder wegslag verlies)
• Betere vloeiing van de lak
• Beter puntbeeldscherpte
• Meerdere laksoorten kunnen in-line worden aangebracht

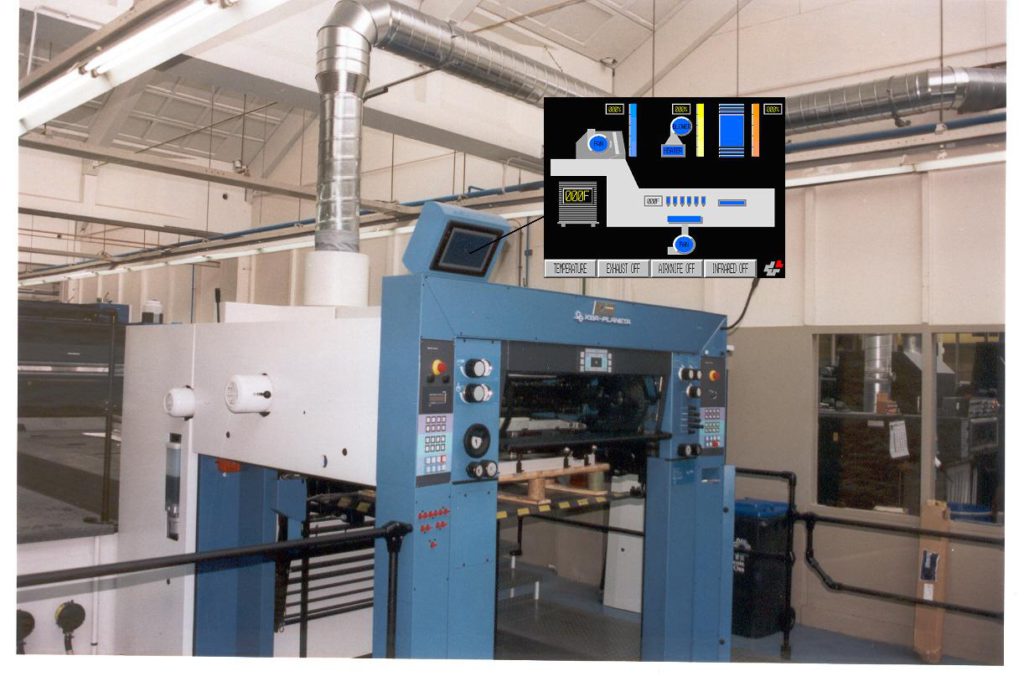

Totaal Droogsysteem:

Voor het drogen van waterlakken over de inktlaag levert Jac. de Vries een zogenoemd totaal droogsysteem. Dit is een optimale combinatie van IR, luchtdroging en een afzuiginstallatie waarvan de besturing ondergebracht is in één schakelkast. De aansturing wordt verzorgt door een PLC en de bediening vindt plaats d.m.v. een touch screen. De bediening is hierdoor niet alleen overzichtelijk maar ook alle relevante informatie wordt via het scherm weergegeven. Mocht er ooit een storing optreden dan wordt hierop onmiddellijk weergegeven wat de oorzaak is en wat te doen om het te verhelpen zodat de eventuele stilstand tot een minimum wordt beperkt.

Ultra Violet Drogers

Jac. de Vries Infraroodtechniek levert naast infrarood droogsystemen ook verschillende typen UV drogers. Onze jarenlange ervaring komt tot uiting in de flexibele variatie in ons product aanbod.

We leveren naast een aantal standaard ultraviolet drogers voor de grafische industrie ook op maat gefabriceerde UV-drogers voor industriële toepassingen.
De droging van de inkten en lakken door het UV licht komt als volgt tot stand. Door toevoeging van een initiator aan de inkten en lakken ontstaat er door het blootstellen van de inkt of lak aan UV straling een chemische reactie. De polymerisatie die nu optreedt zorgt voor het uitharden van de inkt of laklaag.
Naast de traditionele UV droogsystemen met lampen kunnen wij u ook UV LED panelen aanbieden. De grote voordelen van UV LED systemen t.o.v. de systemen met lampen zijn:
• een lange levensduur (geen vervanging van UV lampen)
• een lager energieverbruik
• minder warmte ontwikkeling in de pers
• compacte en klein besturingskasten

Specificaties traditionele UV droog systemen:

• 1, 2 of 3 lampen van 120 W/cm
• PTFE transportband UV- en hittebestendig
• Variabele snelheid van 5 tot 35 m/minuut
• Geïntegreerde sturing en ventilatie
• Zijdelingse lichtafscherming
• Bedieningspaneel op de unit
• Kwartsfilters tussen lampen en transportband
• Stand-by schakeling 50% en 100%
• Maximale focus van de straling
• Dicroïtische reflectoren mogelijk

Neem voor meer informatie contact met ons op via ons contactformulier of per telefoon.

Jac. de Vries afzuigsystemen

Voor een beter werkklimaat, schoner milieu, hogere productiviteit.
Jac. De Vries maakt ook afzuigsystemen, voor zowel infrarood- als warmelucht-droging, of andere industriële toepassingen. Directe afvoer van warme of vervuilde lucht, overtollige stoffen, oplosmiddelen etc. kan belangrijk bijdragen aan een beter werkklimaat (ARBO-wetgeving) en zorgen minder slijtage of vervuiling van machines. Bovendien kan bijvoorbeeld bij droging het drogingsproces sneller verlopen, waardoor productiewinst.

Op maat gemaakt!

De afzuiginstallaties kunnen geheel naar wens op maat gemaakt worden en volledig worden afgestemd op machine en productieproces, maar ook op soort en hoeveelheid vrijkomende stoffen.

Verschillende afzuiginstallaties mogelijk!

Er zijn diverse opties mogelijk, zoals:

• Extra ventilatoren met verhoogd toerental voor grotere capaciteit.
• Centrale afzuiginstallatie met afzuigkappen voor de diverse machines.
• Ventilatormotor met traploze toerenregeling (bijvoorbeeld voor probleemloze papierloop).
• Diverse filtersystemen, o.a. voor smetpoeder, al dan niet met automatische reiniging.

Infrarooddroging bij Speciale Verlijming

Vensterdozen na 6 uur al verwerkbaar, na 24 uur in diepvries:

IR drogers, uitgerust met kortegolf stralers zijn bijzonder geschikt voor het bewerkstelligen van speciale verlijmingen. Door de IR straling wordt de verlijming van vensters op karton met PE-coating aanzienlijk versneld, bovendien ontstaat er een beter consistentie. Binnen 6 uur na verlijming met behulp van de IR zijn de dozen al verwerkbaar op de vouwmachine en binnen 24 uur zijn ze geschikt voor diepvries. Zonder gebruikmaking van infrarood straling kan het product pas na 3 dagen verwerkt worden. Het gevolg van deze toepassing is een enorme productieversnelling, bij een verhoudingsgewijs zeer lage investering.

Infrarooddroging in de Binderij:

Bij verlijming in de binderij of bij andere processen waar droging van belang is, vervaardigd Jac. de Vries Infraroodtechniek droogsystemen die volledig op uw proces en machinepark zijn afgestemd. Hierdoor is een enorme tijdwinst, dus productie verhoging te realiseren. Dit kan bijvoorbeeld door een snellere en betere verlijming en droging van boekruggen, bij catalogi, notitieboeken, kalenders, etc.

Ook wanneer al andere vormen van droging toegepast worden, is het zinvol om contact met ons op te nemen. Gebruik maken van IR droging levert vaak een enorme energie besparing en, door de compacte bouw, een flinke ruimtewinst op t.o.v. conventionele droogsystemen.

Uitgevoerde projecten:

De op maat gemaakte infrarooddrogers van Jac. de Vries zijn onder andere ingezet voor droging op een Kohlman vensterplakstraatmachine.

×
